电缆
| BB-120CA
* 已停产、限量销售 |
同轴电缆 BNC-BNC 120cm |
 |
| BB-150CA | 同轴电缆 BNC-BNC 150cm |
|
| 输入同轴电缆B BNC-鳄鱼夹 150cm |
 |
|
| 408JE-101 | GP-IB电缆 1m |
 |
| 408JE-102 | GP-IB电缆 2m |
|
| 408JE-104 | GP-IB电缆 4m |
|
同轴元件
终端 BB-50M1 * 已停产、限量销售
| 频率范围 | DC～1GHz |  |
|---|---|---|
| 阻抗 | 50Ω | |
| 最大VSWR | 1.1以下DC～500MHz 1.25以下0.5～1GHz |
|
| 平均功率 | 0.5W | |
| 包络峰值功率 | 500W(最大脉冲宽度5µs) | |
| 连接器 | BNC型馈通 |
终端 BB-50M10 (停产)
| 频率范围 | DC～300MHz |  |
|---|---|---|
| 阻抗 | 50Ω | |
| 最大VSWR | 1.2以下 | |
| 平均功率 | 5W | |
| 包络峰值功率 | 1kW(最大脉冲宽度1µs) | |
| 连接器 | BNC型馈通 |
终端 BP-50M1 * 已停产、限量销售
| 频率范围 | DC～3GHz |  |
|---|---|---|
| 阻抗 | 50Ω | |
| 最大VSWR | DC～1GHz 1.1以下 1～3GHz 1.2 |
|
| 平均功率 | 0.5W | |
| 包络峰值功率 | 500W(最大脉冲宽度5µs) | |
| 连接器 | BNC型插头 |
转换垫片B-5P7J1 (停产)
| 频率范围 | DC～2GHz |  |
|---|---|---|
| 阻抗 | 50Ω(BNC-P) ～ 75Ω(BNC-J) | |
| 阻抗 VSWR |
50Ω - 1.25以下 (将75Ω连接于75Ω的终端) 75Ω - 1.30～1.80 (将50Ω连接于50Ω的终端) |
|
| 平均功率 | 0.5W | |
| 包络峰值功率 | 500W(最大脉冲宽度5µs) | |
将75Ω负载连接于75Ω侧后可获得衰减了约4dB的信号、将50Ω负载连接于50Ω侧后可获得衰减了约7.5dB的信号。 |
||
 |
||
推车

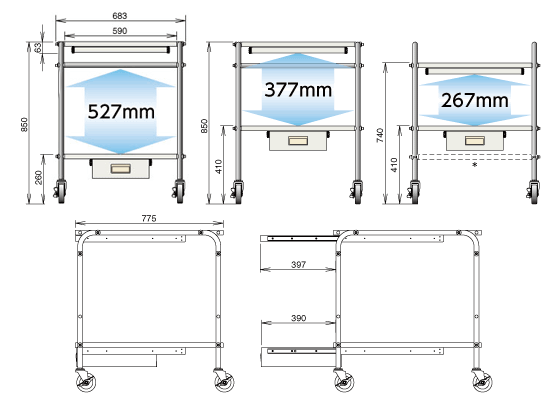

测试仪专用推车MT-600L
装载台水平固定、附带滑动式记录台
最大载重量：100kg(上层60kg以下、下层40kg以下)
高度：约849mm
顶板宽度：约590mm×775mm
重量：约35kg
