支持大电流的模型
SS-570/560
SS-550/540
Max 500Arms DC ～ 2MHz
Max 150Arms DC ～ 10MHz
Max 30Arms DC ～ 50MHz
Max 30Arms DC ～ 100MHz
利用场景

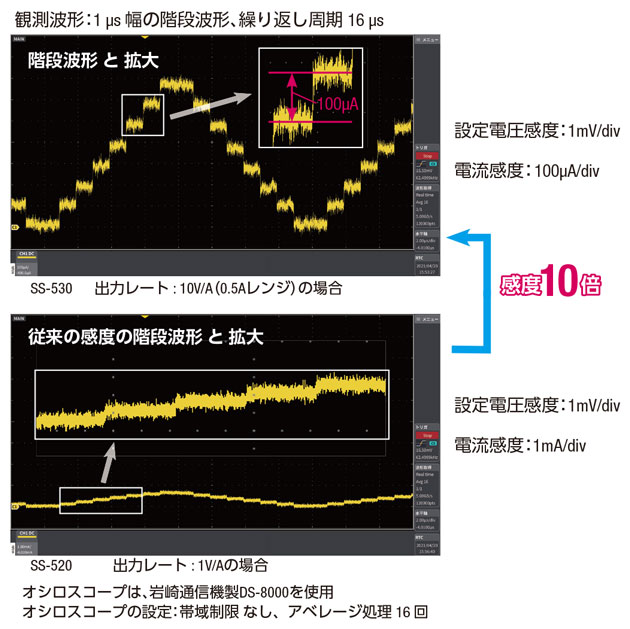

■观测微电流
[SS-531 / SS-530 / SS-521 / SS-520]
与高分辨率示波器组合后，100μA等级的电流也可高清观测。还可观测100μA的纹波电流等。

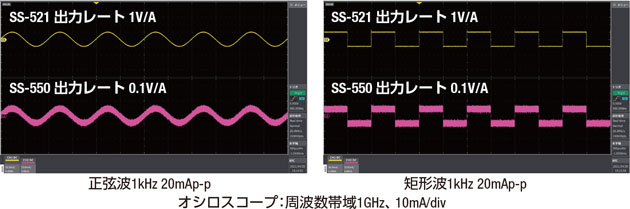

■以低噪声观测小电流
可通过高S/N比和10倍的输出比率清晰观测微电流。

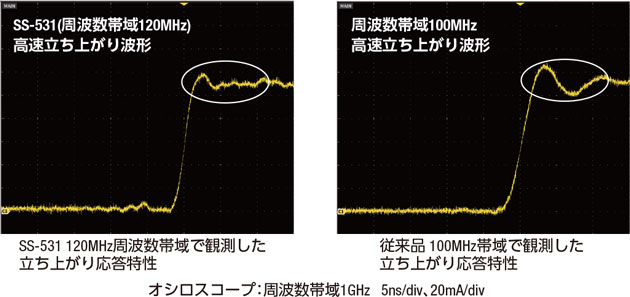

■观测高速上升电流
支持最大120MHz（SS-531 / 521）的频率带宽，所以还可以低失真率观测包括高频成分在内的电流波形。

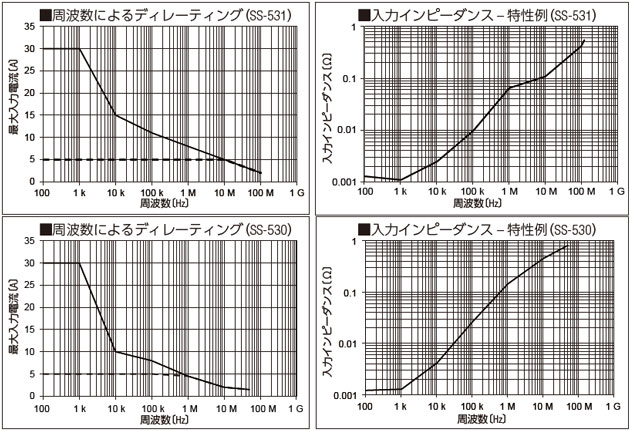

电流探头SS-531、SS-530
搭载30A、5A、0.5A 共3个量程
1台即可完成从微电流到大电流的观测
SS-531 DC～ 120MHz（ 30/5/0.5Arms）SS-530 DC～ 50MHz（ 30/5/0.5Arms）

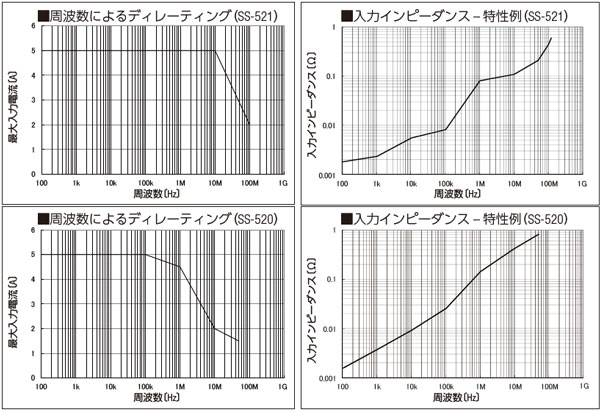

电流探头SS-521, SS-520
可通过高S/N比观测1mA的微电流波形
SS-521 DC～ 120MHz（Max 5A rms）SS-520 DC～ 50MHz（Max 5A rms）

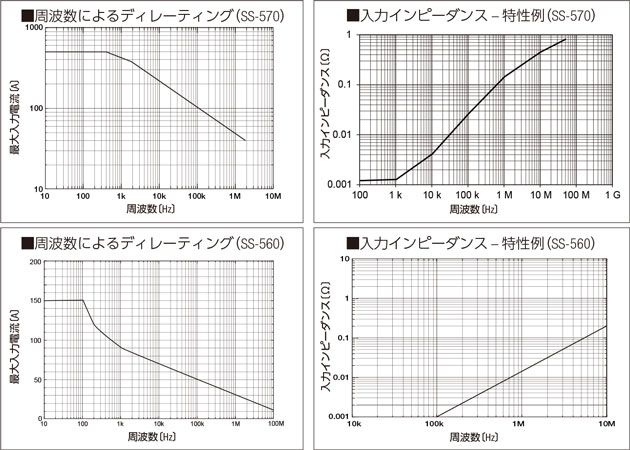

电流探头SS-570, SS-560
大电流模型、大口径钳式
SS-570 DC～ 2MHz（Max 500A rms）SS-560 DC～ 150MHz（Max 150A rms）

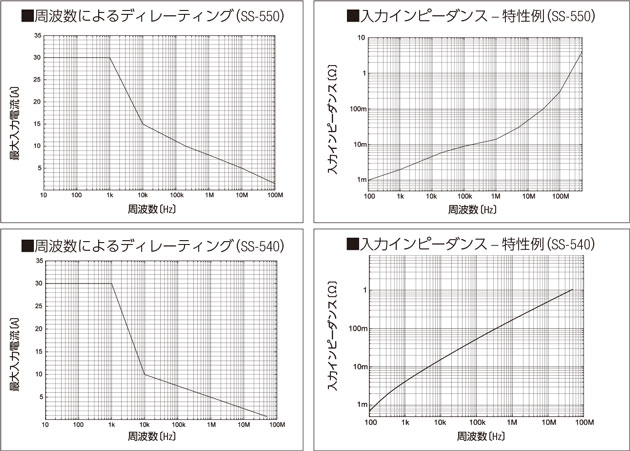

电流探头SS-550, SS-540
宽带模型
SS-550 DC～ 100MHz（Max 30A rms）SS-540 DC～ 50MHz（Max 30A rms）
Accessory（电流探头专用电源、电源连接专用转换电缆）
电流探头专用电源
PS-54（4输出）
支持探头
SS-531 / SS-530 / SS-521
SS-520 / SS-570 / SS-560
SS-550 / SS-540
电流探头专用电源
PS-52（2输出）
支持探头
SS-521 / SS-520 / SS-570 SS-560 / SS-550 / SS-540
- 即使是支持的探头，可同时连接至PS-54和PS-52的数量也会因被测电流值的不同而受到限制。
| PS-54 | PS-52 | |
|---|---|---|
| 电源插座数 | 4 | 2 |
| 输出电压 | ±12V ±0.5V | |
| 额定输出电流 （各通道总和值） | 最大2.5A | 最大600mA |
| 纹波电压 （额定输出电流） | 50mVp-p以下 | 3mVp-p以下 |
| 消耗功率 （额定输出电流） | 170VA | 20VA |
| 动作温湿度 | 0～40ºC（不得结露）、80%RH水分量以下 | |
| 电源电压 | AC100～240V（50/60Hz） | AC100V（50/60Hz） （可支持120V、220V、240V） |
| 外形尺寸(mm) | 约80 W×119 H×200 D | |
| 重量 | 1.1kg±100g（附件除外） | |

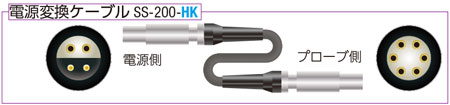

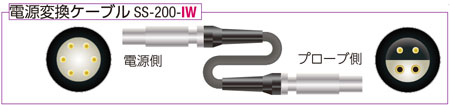

电源转换电缆SS-200-IW / SS-200-HK
使用本公司生产的示波器DS-8000及外部电源时，可能需要转换电缆。
SS-531/530 |
SS-521/520 SS-570/560/550/540 |
SS-270/260 SS-250/240A *2 | |
|---|---|---|---|
| DS-8000 DS-579 *1 |
SS-200-IW | SS-200-IW | 不需要 |
| PS-54 | 不需要 | 不需要 | SS-200-HK |
| PS-52 | 不可连接 | 不需要 | SS-200-HK |
| PS-26 *2 | 不可连接 | SS-200-IW | 不需要 |
*1 DS-5600/5400A系列的探头电源选配件。
*2 SS-270/260/250/240A及PS-26在当前库存清空后即会停售。
SS-500系列产品规格
| SS-531 | SS-530 | SS-521 | SS-520 | |
|---|---|---|---|---|
| 频率带宽（-3dB） | DC～120MHz | DC～50MHz | DC～120MHz | DC～50MHz |
| 上升时间 （10～90%） |
2.9ns以下 | 7.0ns以下 | 2.9ns以下 | 7.0ns以下 |
| 最大额定电流 | 30A量程:30Arms、 5A量程: 5Arms、 0.5A量程: 0.5Arms （DC、及正弦波） |
5Arms（DC、及正弦波） | ||
| 最大峰值电流 | 30A量程:±50Apeak （ 2秒以内后，需停止10秒钟） 5A量程: ±7.5Apeak 0.5A量程: ±0.75Apeak （未满10MHz） ±0.3Apeak（10MHz以上） |
± 7.5 A peak（非连续） | ||
| 输出比率 | 30A量程:0.1V/A 比率、 5A量程:1V/A比率、 0.5A量程:10V/A比率 |
1 V/A | ||
| 输出确率 | 30A量程 : Typ.±1.0%rdg.±1mV、±3.0%rdg.±1 mV 5A量程 : Typ.±1.0%rdg.±1mV、±3.0%rdg.±1 mV 0.5A量程 : Typ.±1.0%rdg.±10mV、±3.0%rdg.±10 mV （DC、正弦波45～66 Hz、在各电流量程的最大峰值电流内） |
Typ.±1.0%rdg.±1mV, ±3.0%rdg.±1 mV （DC、正弦波45～66 Hz、0～5Arms） |
||
| 噪声 | 75μArms以下（通过带宽20MHz的示波器观测） | |||
| 最大额定功率 | 7.8 VA（ 通过连续最大输入） | 3.2 VA（ 通过连续最大输入） | ||
| 电源电压 | DC ± 12 V ± 0.5 V | |||
| 使用温湿度范围 | 0ºC ～ +40ºC、80%RH以下（不得结露） | |||
| 保管温湿度范围 | -10ºC ～ +50ºC、80%RH以下（不得结露） | |||
| 动作高度 | 高度上限2000m | |||
| 外部磁场的影响 | 5mA以下 （关于DC 及60 Hz、 400 A/m 的 磁场） |
20mA以下 （关于DC 及60 Hz、 400 A/m 的 磁场） |
5mA以下 （关于DC 及60 Hz、 400 A/m 的磁场） |
20mA以下 （关于DC 及60 Hz、 400 A/m 的磁场） |
| 可测试的导体直径 | φ5mm以下 | |||
| 电缆长度 | 传感器电缆: 1.5m 电源电缆: 1.0m 转接盒终端部: 0.15m |
传感器电缆: 1.5m 电源电缆: 1.0m |
||
| 外形尺寸(mm) | 传感器部： 155（W）×18（H）×26（D） 终端部： 29（W）×83（H）×40（D） 转接盒： 45（W）×120（H）×25（D） |
传感器部： 155（W）×18（H）×26（D） 终端部： 29（W）×83（H）×40（D） |
||
| 重量 | 约370g | 约250g | ||
| 电源(选配件) | PS-54 （最多连接数量 2根） |
PS-54（最多连接数量 2根） PS-52（最多连接数量 1根） |
||
| 适合规格 | 安全性: EN61010、EMC: EN61326 | |||
| 附件 | 使用说明书（1）、硬壳箱（1） | |||
| SS-570 | SS-560 | SS-550 | SS-540 | |
|---|---|---|---|---|
| 频率带宽（-3dB） | DC～2MHz | DC～10MHz | DC～100MHz | DC～50MHz |
| 上升时间 （10～90%） |
175ns以下 | 35ns以下 | 3.5ns以下 | 7.0ns以下 |
| 最大额定电流 | 500Arms | 150Arms | 30Arms | |
| 最大峰值电流 | 700Apeak （非连续） | 300Apeak （非连续） 500Apeak （脉宽≦30μs） |
50Apeak（非连续） | |
| 输出比率 | 0.01 V/A | 0.1 V/A | ||
| 输出确率 | ～500A ±1.0%rdg.±5mV、 ～700Apeak ±2.0%rdg. （DC、正弦波45～66 Hz） |
～150A ±1.0%rdg.±1mV、 ～300Apeak ±2.0%rdg. （DC、正弦波45～66 Hz） |
～30A ±1.0%rdg.±1mV、 ～50Apeak ±2.0%rdg. （DC、正弦波45～66 Hz） |
|
| 噪声 | 25mArms 以下 （通过带宽20 MHz 的测试仪） |
2.5mArms以下 （通过带宽20MHz的示波器观测） |
||
| 最大额定功率 | 7.2VA （ 通过连续最大输入） |
5.5VA （ 通过连续最大输入） |
5.3VA （ 通过连续最大输入） |
5.6VA （ 通过连续最大输入） |
| 电源电压 | DC ± 12 V ± 0.5 V | DC ±12V±1V | DC ±12V±0.5V | |
| 使用温湿度范围 | 0ºC ～ +40ºC、80%RH以下（不得结露） | |||
| 保管温湿度范围 | -10ºC ～ +50ºC、80%RH以下（不得结露） | |||
| 动作高度 | 高度上限2000m | |||
| 外部磁场的影响 | 800mA以下 （关于DC 及60 Hz、 |
150mA以下 （关于DC 及60 Hz、 400 A/m 的 磁场） |
5mA以下 （关于DC 及60 Hz、 400 A/m 的 磁场） |
20mA以下 （关于DC 及60 Hz、 400 A/m 的 磁场） |
| 可测试的导体直径 | φ20mm以下 | φ5mm以下 | ||
| 电缆长度 | 传感器电缆: 2.0m, 电源电缆: 1.0m |
传感器电缆 : 1.5m, 电源电缆 : 1.0m |
||
| 外形尺寸(mm) | 传感器部： 176（W）×69（H）×27（D）mm 终端部： 27（W）×55（H）×18（D）mm |
传感器部： 175（W）×18（H）×40（D）mm 终端部： 27（W）×55（H）×18（D）mm |
||
| 重量 | 约520g | 约500g | 约240g | 约230g |
| 电源(选配件) | PS-54、PS-52 | |||
| 适合规格 | 安全性: EN61010、EMC: EN61326 | |||
| 附件 | 使用说明书（1）、硬壳箱（1） | |||
