罗氏线圈电流探头规格 | 电流探头 | 探头相关产品 | 电子测量设备／电子元件

概要规格

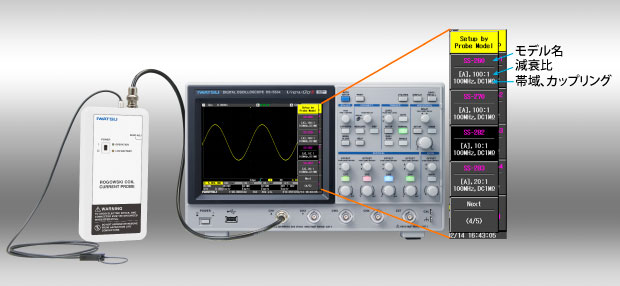

罗氏线圈电流探头连接示例

连接于数字示波器ViewGoII时，还可通过菜单选择设置衰减比。
※支持与否根据模型而已，并非全部支持。

规格

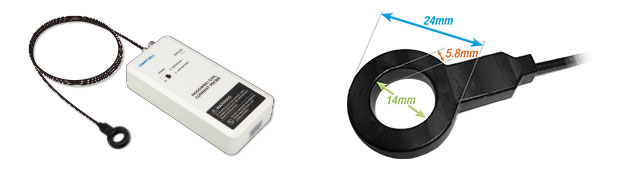

SS-680系列（共通规格位于下方）

传感器部线圈外形		外径:24mm、内径:14mm、厚度:5.8mm
传感器部使用温度范围		-10℃～ 70℃
噪声[mV rms]		1.8
绝对最大di/dt	Peak[kA/μs]	150
绝对最大di/dt	RMS[kA/μs]	3.0

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	最大峰值电压	峰值电流	输出FS [V]	峰值di/dt [kA/μs]
SS-683	65Hz～100MHz	10	1.2kV	120A	±1.2	30
SS-684	32Hz～100MHz	5		300A	±1.5	85
SS-685	15Hz～100MHz	2		600A	±1.2	150

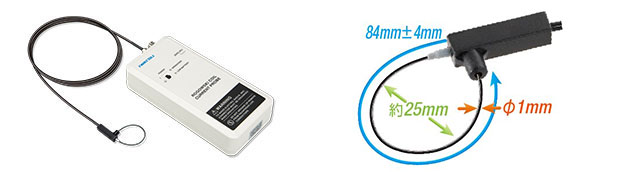

SS-660系列（共通规格位于下方）

传感器部线径		1mm（最大）
传感器部线圈长		84±4mm
传感器部使用温度范围		-40℃～ 125℃
绝对最大di/dt	Peak[kA/μs]	80
绝对最大di/dt	RMS[kA/μs]	3.0

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	线圈线径	最大峰值电压	峰值电流	峰值di/dt [kA/μs]	噪声 [mV rms]
SS-663	65Hz～30MHz	50	1mm	600V	120A	8	3.5
SS-664	32Hz～30MHz	20	1mm	600V	300A	20	2.5
SS-665	17Hz～30MHz	10	1mm	600V	600A	40	2.0

将SS-660系列作为基础模型的耐电压定制模型 [订制产品]

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	线圈线径	最大峰值电压	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]
120A模型 (类似模型SS-663)	65Hz～30MHz	50	1.2mm	1.2kV	120	8	3.5
300A模型 (类似模型SS-664)	32Hz～30MHz	20			300	20	2.5
600A模型 (类似模型SS-665)	17Hz～30MHz	10			600	40	2.0
1,200A模型	9Hz～30MHz	5			1.2kA	80	1.8

※有关定制的任何问题随时欢迎咨询。

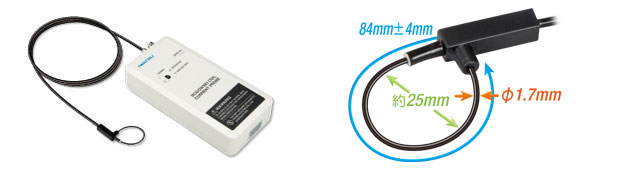

SS-280A-H系列（共通规格位于下方）

传感器部线径	1.7mm（最大）
传感器部线圈长	84±4mm
传感器部使用温度范围	-40℃～ 150℃
最大峰值电压	1.2kV

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-281A-H	110Hz～30MHz	200	30	2	3.5	80	1
SS-282A-H	65Hz～30MHz	100	60	4	2.5		1
SS-283A-H	32Hz～30MHz	50	120	8	2		1.5
SS-284A-H	9Hz～30MHz	20	300	20	1.8
SS-285A-H	6Hz～30MHz	10	600	40
SS-286A-H	3Hz～30MHz	5	1,200	40		40	2
SS-287A-H	2Hz～30MHz	2	3,000	40	1.4	40	2

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-288A-H （订制）	2Hz～30MHz	1	6,000	40	1.4	40	2
SS-289A-H （订制）	2Hz～30MHz	0.5	12,000	40	1.4	40	2

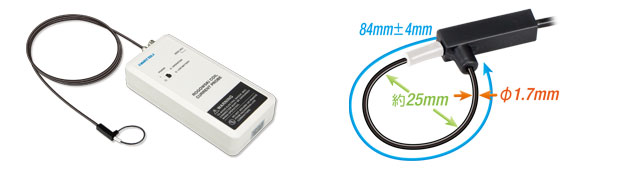

SS-280A系列（共通规格位于下方）

传感器部线径	1.7mm（最大）
传感器部线圈长	84±4mm
传感器部使用温度范围	-40℃～ 125℃
最大峰值电压	1.2kV

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-281A	110Hz～30MHz	200	30	2	3.5	80	1
SS-282A	65Hz～30MHz	100	60	4	2.5		1
SS-283A	32Hz～30MHz	50	120	8	2		1.5
SS-284A	9Hz～30MHz	20	300	20	1.8
SS-285A	6Hz～30MHz	10	600	40
SS-286A	3Hz～30MHz	5	1,200	80			2
SS-287A	2Hz～30MHz	2	3,000	80	1.4		2

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-288A （订制）	2Hz～30MHz	1	6,000	80	1.4	80	2
SS-289A （订制）	2Hz～30MHz	0.5	12,000	80	1.4	80	2

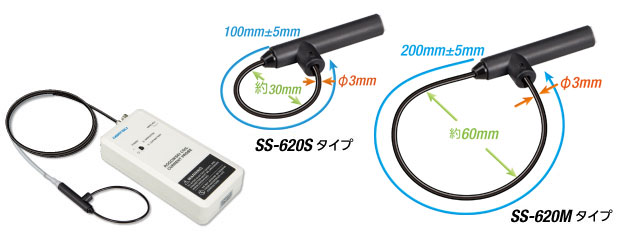

SS-620系列（共通规格位于下方）

传感器部线径	3mm（最大）
传感器部线圈长	S型:100±5mm、M型:200±5mm
传感器部使用温度范围	-40℃～ 125℃
最大峰值电压	5kV

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-623S	10Hz～25MHz	50	120	8	5.0	80	3.0
SS-623M	10Hz～20MHz	50	120	6
SS-624S	4Hz～25MHz	20	300	20
SS-624M	4Hz～20MHz	20	300	16
SS-625S	2Hz～25MHz	10	600	40
SS-625M	2Hz～20MHz	10	600	32
SS-626S	1Hz～25MHz	5	1,200	80	3.5
SS-626M	1Hz～20MHz	5	1,200	60	3.5
SS-627S	0.8Hz～25MHz	2	3,000	80	2.0
SS-627M	0.8Hz～20MHz	2	3,000		2.0
SS-628S	0.6Hz～25MHz	1	6,000		1.4
SS-628M	0.6Hz～20MHz	1	6,000		1.4
SS-629S	0.4Hz～25MHz	0.5	12,000		1.2
SS-629M	0.6Hz～20MHz	0.5	12,000		1.2

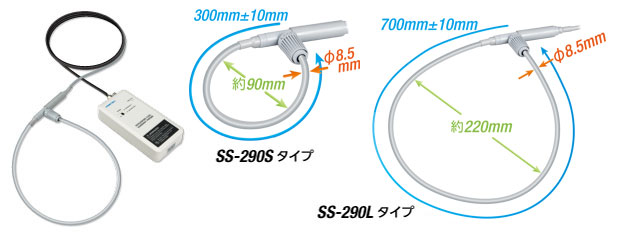

SS-290系列（共通规格位于下方）

传感器部线径	8.5mm（最大）
传感器部线圈长	S型:300±10mm、L型:700±10mm
传感器部使用温度范围	-40℃～ 125℃
最大峰值电压	10kV

型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	绝对最大di/dt
型号	频率带宽 [-3dB]	灵敏度 [mV/A]	峰值电流 [A]	峰值di/dt [kA/μs]	噪声 [mV rms]	Peak [kA/μs]	RMS [kA/μs]
SS-293S	1Hz～20MHz	5	1,200	60	3.5	80	3.0
SS-293L	1Hz～10MHz	5	1,200	32	3.5
SS-294S	0.8Hz～20MHz	2	3,000	80	2.0
SS-294L	0.8Hz～10MHz	2	3,000		2.0
SS-295S	0.6Hz～20MHz	1	6,000		1.4
SS-295L	0.6Hz～10MHz	1	6,000		1.4
SS-296S	0.4Hz～20MHz	0.5	12,000		1.2
SS-296L	0.4Hz～10MHz	0.5	12,000		1.2

选配件

型号
AC适配器(罗氏线圈电流探头) 选配件

共通规格

项目			共通规格
项目			SS-680 系列	SS-660 系列	SS-280A-H 系列	SS-280A 系列	SS-620 系列	SS-290 系列
基本性能	灵敏度精度		±2% （-10℃～ +70℃）	±2%（-10℃～ +70℃）超出以上温度范围另加±250ppm/℃				±2% （-10℃～+60℃）超出以上温度范围另加±300ppm/℃
	输出	连接器型号	BNC
	输出	最高电压范围	±1.5V或±1.2V ※输出以50Ω为终端	±6V （负载 ≧ 100kΩ） ※50Ω负载时为±2V、灵敏度为一半				±6V （负载 ≧ 100kΩ）
	直线性		±0.05%（相对于全量程）
	零点调整范围		±3mV 以上	±300mV 以上
传感器部	外观
	线圈长或外形		外径:24mm 内径:14mm 厚度:5.8mm	约84mm ±4mm	约84mm ±4mm （还可支持60mm:请另行联系我们）		SS-62xS：100mm±5mm SS-62xM：200mm±5mm	SS-29xS：300mm±10mm SS-29xL：700mm±10mm
	线圈部线径		-	1.0mm （max）	1.7mm （max）		3mm （max）	8.5mm （max）
	耐電圧		1.2kVpeak	600Vpeak	1.2kVpeak		5kVpeak	10kVpeak
	传感器部电缆长度		1.5m ±50mm				3.0m ±100mm
	使用温度范围		-10℃～ 70℃	-40℃～ 125℃	-40℃～ 150℃	-40℃～ 125℃
	使用温度范围		(含传感器部电缆)
主机部	大小		约80(W)×165(H)×35(D) mm　（突起物除外）
	重量		约0.37kg				约0.4kg	SS-29xS : 约0.48kg SS-29xL : 约0.50kg
	电源		4节5号电池(使用碱性电池时约18个小时)					4节5号电池 (使用碱性电池时约30个小时)
	电源		AC 适配器（选配件）
	附件		同轴电缆（50cm×1）、使用说明书（1）、调试用螺丝刀（１）、工具箱（1）、碱性5号电池：4节
环境特性	动作温湿度范围		0℃ ～＋40℃、80%RH 以下
	保管温湿度范围		－10℃ ～＋60℃、80%RH 以下
	动作高度		≦2,000m at ≦25 ℃
