各探头的外观和特长

相位偏移校准器(调整电压探头和电流探头的相位偏移时使用)


相位偏移校准器
IE-1360

  • 因为本装置可以同步产生达到最大250V/20A相位的电压脉冲和电流脉冲，所以最适用于在逆变器测量等上使用的高电压探头及电流探头的相位偏移(延迟时间)补正。
  • 对电压探头和电流探头的相位偏移(延迟时间)进行补正后，可执行高精度的功率测试。

■电压波形和电流波形需要执行相位偏移(延迟时间)补正的理由

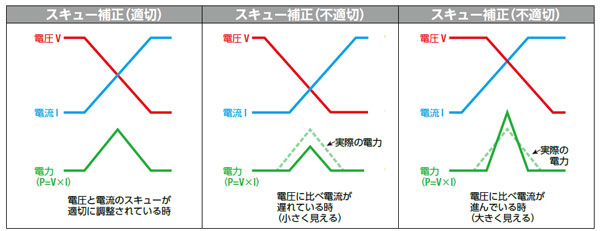

如果不执行正确的相位偏移补正，则会如下图所示获得与真正的功率损耗波形不同的结果。
要想执行高精度的功率测试，则需执行电压探头和电流探头的相位偏移(延迟时间)补正。
