因为本装置可以同步产生达到最大250V/20A相位的电压脉冲和电流脉冲，所以最适用于在逆变器测量等上使用的高电压探头及电流探头的相位偏移(延迟时间)补正。

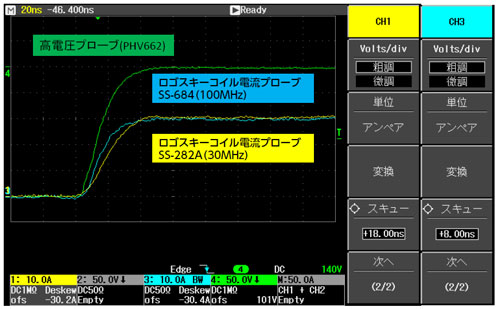

■对电压探头和电流探头的相位偏移(延迟时间)进行补正后，可执行高精度的功率测量。 ※相位偏移(延迟时间)补正使用示波器等的纠偏功能等。
外观

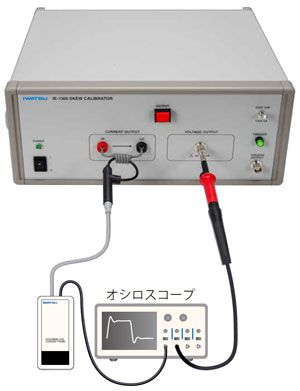

使用例
规格
| 项目 | 内容 | ||
|---|---|---|---|

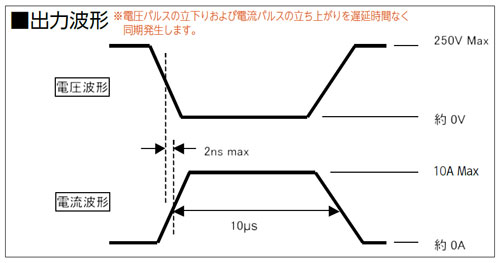

| 输出波形 | 脉冲宽度约10μs 的单触发脉冲 | ||
| 产生信号量程 | 2个量程切换 | ||
| 电压输出 | 电压 | 250V | 125V |
| 振幅确率/输出电阻 | ± 5% ／约25Ω | ||
| 最大负载/输出端子 | 100kΩ 以上//12pF 以下／ BNC 连接器（凹型） | ||
| 电流输出 | 電流 | 10A | 5A |
| 振幅确率 | ± 5% | ||

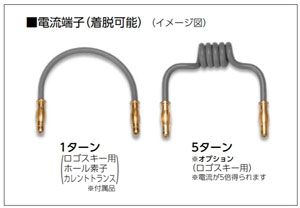

| 输出端子/下垂 | 1转(附件)/ 5转(选配件) 可更换/ 1% / μs 以下 | ||
| 波形/相位 | Tr( 电流) | 25ns | 20ns |
| Tf( 电压) | |||
| 延迟时间差 | ± 2ns | ± 1.5ns | |
| 备注 | ※仅限电流上升部、电压下降部的保证值 ※标准端子形状时 |
||
| 产生脉冲(触发/输出间隔) | 按下触发按钮即会产生1脉冲/1秒以上 | ||
| 触发输出 | 触发输出0 to 4V （上升沿） | ||
| 电源 | AC100V 20VA以下 | ||
| 性能保证温度范围 | 10ºC ～ +35ºC | ||
| 外形尺寸(mm) | 320W × 160H × 270L （TBD） | ||
