高电压专用探头 HV-P60A

高电压专用探头 HV-P30A

高电压专用探头 HV-P60A

高压探头HV-P60A

HV-P60A

  • 通过示波器测量最高DC60kV、单触发脉冲80kV的高电压波形
  • 频率带宽DC～50MHz的宽带
  • 使用硅胶无需维护。确保稳定的耐电压

高电压专用探头 HV-P60A 规格

项目 HV-P60A
最大输入电压 DC:60kV、单触发脉冲:80kV(标准脉冲波：波头长=1μs／波尾长＝40μs)
频率带宽 DC～50MHz　－3dB
启动时间 7ns以下
输入RC R 1000MΩ±5%
C 5pF±2pF
减衰比 2000：1　±5%
波形失真 ±5%（10℃～35℃）　※但是，振铃、过冲除外
电缆长度 约4m
连接器型号 BNC型
可连接的
示波器输入RC		 R 1MΩ
C 10pF～40pF
大小 参阅外观图
使用温度/保存温度 -10℃～50℃
重量 探头主体：约2.0kg，总体：约3.2kg(含附件)
附件 输出电缆(含匹配箱)、紧固金属零件、前端芯片、接地引脚、调节螺丝刀、收纳包
选配件 高压探头支架(订制产品)SK-301
SK-301为HV-P60A／HV-P60／HV-P30A／HV-P30共用。
上下移动探头支架(HV-P60A／HV-P60／HV-P30A／HV-P30用)进行安装。

高电压专用探头 HV-P60A 最大输入电压和频率(正弦波)

连接示波器，测量高电压波形的无源探头。具有频率带宽为DC～50MHz、最大输入电压为DC60kV、衰减比为2000：1的特性。

特性曲线

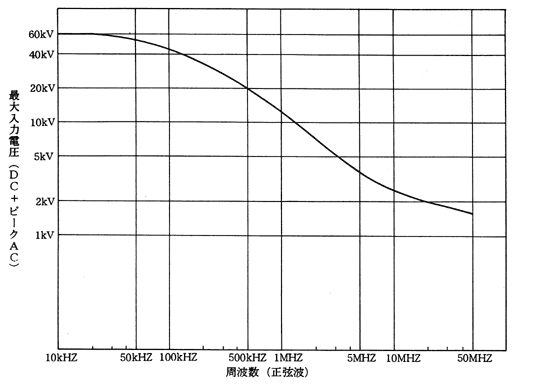

最大输入电压和频率(正弦波)[HV-P60]

最大输入电压和频率(正弦波)[HV-P60A]

HV-P60A 外观图

HV-P60 外观图

高电压专用探头 HV-P30A

高压探头HV-P30A

HV-P30A

  • 通过示波器测量最高DC30kV、单触发脉冲40kV的高电压波形
  • 频率带宽DC～50MHz的宽带
  • 使用硅胶无需维护。
    确保稳定的耐电压

高电压专用探头 HV-P30A 规格

项目 HV-P30A
最大输入电压 DC:30kV、单触发脉冲:40kV(标准脉冲波：波头长=1μs／波尾长＝40μs)
频率带宽 DC～50MHz　－3dB
启动时间 7ns以下
输入RC R 100MΩ±5%
C 7pF以下
减衰比 1000：1　±5%
波形失真 ±5%（10℃～35℃）　※但是，振铃、过冲除外
电缆长度 约3m
连接器型号 BNC形
可连接的
示波器输入RC		 R 1MΩ
C 10pF～40pF
大小 参阅外观图
使用温度・保存温度 -10℃～50℃
重量 探头主体：约1.3kg，总体：约2.5kg(含附件)
附件 输出电缆(含匹配箱)、紧固金属零件、前端芯片、接地引脚、调节螺丝刀、收纳包
选配件 高压探头支架(订制产品)SK-301
SK-301为HV-P60A／HV-P60／HV-P30A／HV-P30共用。
上下移动探头支架(HV-P60A／HV-P60／HV-P30A／HV-P30用)进行安装。

高电压专用探头 HV-P30A 最大输入电压和频率(正弦波)

特性曲线

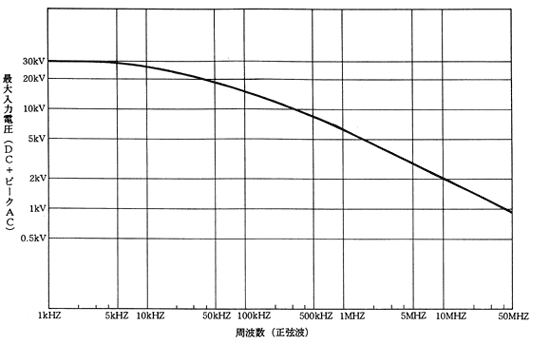

最大输入电压和频率(正弦波)[HV-P30]

最大输入电压和频率(正弦波)[HV-P30A]

HV-P30A 外观图

HV-P30A 外观图
