1ch 宽带差动放大器 IE-1165 停产
用途
想要观测高电压开关设备(IGBT、FET、GTO等)的开关波形(IGBT的Vce等的测量)、马达驱动电路的门极信号及PWM波形、想在生产线等的噪声较大环境下执行能够抗噪的测量、想要与高电压探头组合后执行差动测量等时使用的差动放大器(另需电压探头)。概要
具有1CH的差动输入、以10:1输出输入信号。使用100:1 探头时，可获得1000:1的输出信号。（最大可测量2kV）输出通过同轴电缆连接至示波器(50欧姆终端)后使用。具有200MHz的宽带，所以还可用于开关噪声的观测。
图1：主机差动放大器和电池工作时的DS-5100附带的10:1探头连接示例

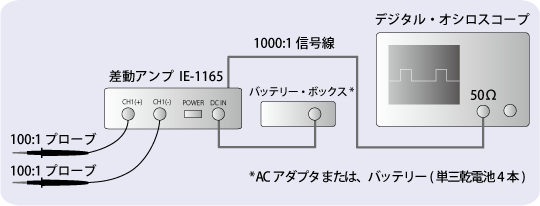

图2：PHV-1000 100:1探头连接测量系
主要规格
| 型号 | IE-1165 | |
|---|---|---|
| 输入部 | 输入 | 1ch |
| 灵敏度 | 量程 10:1 确率 ±2% |
|
| 周波数特性 | DC～200MHz -3dB | |
| 最大允许输入电压 | ±250V MAX. | |
| 输出部 | 输出 | 1ch输出 |
| 输出灵敏度 | 输入的10:1（50Ω） | |
| 输出电势 | ±2V MAX.（50Ω） | |
| 输出电阻 | 50Ω ±2V% | |
| 电源部 | 电源范围 | DC +4.5V～+9.0V |
| 消耗电流 | 约300mA（5V输入时） | |
| 重量和大小 | 重量 | 约0.25kg |
| 大小 | 约110W×约28H×约115D mm ※不含附件及突起部。 |
|
| 环境条件 | 性能保证温度 | 23℃加±5℃ |
| 动作范围 | 温度 10℃～35℃、湿度 80%RH(10℃～35℃)以下 | |
| 保存范围 | 温度 -20℃～60℃、湿度 80%RH(+35℃)以下 | |
| 预热时间 | 本设备的性能规格是在接通电源并经过30分钟以上后的保证值。 | |
与无源探头(电压探头)组合示例
| 型号 | 规格 |
|---|---|
| SS-0122 | 100MHz 1/10:1切换式探头(差动放大器输出10:1/100:1) DC＋Acpeak 600V |
| PHV 1000 | 400MHz 100:1 CAT1 1000V ACrms或DC 4000V 无引出脚 |
| PHV 661-L | 380MHz 100:1(差动放大器输出/1000:1) ACrms 2.8kV、VDC incl.ｐｋAC 4.0kV、 Impulse Peak 6KV 无引出脚 |
还可支持高电压输入的1ch 宽带差动放大器
差动放大器可用于高电压测量、生产车间的小信号测量等任何测量。为什么必须执行差动测量呢？
(1) 在噪声较多的环境下测量
(2) 测量标准电势非GND电平(0电势)的测量点
(1) 在噪声较多的环境下测量

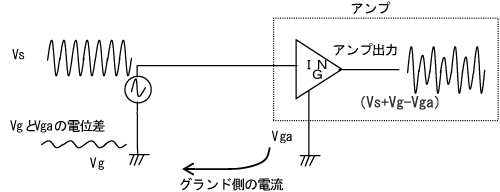

图3：单端输入方式
图3表示单端CH输入的简易电路。放大器输入的接地与信号源的接地之间产生电势差后，噪声(Vg与Vga的电势差)将会被叠加，从而导致波形失真。噪声从外部侵入时也会导致噪声叠加于信号上。

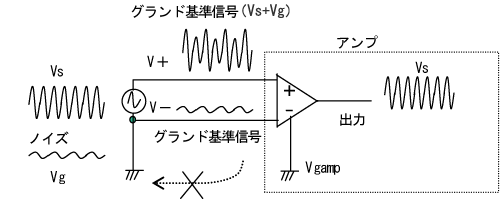

图4：差动输入方式
因此，采用差动输入方式。想要测量的信号源波形即使存在噪声叠加，也可消除信号发生器接地所生噪声源及串扰噪声并执行能够抗噪的测量。
图5为实测示例：单端输入测量，图6：表示差动放大器与电压探头组合后的差动测量。
观测到来自接地的环绕波及串扰噪声所致影响。 原因是安装于测量点附近的马达所生噪声所致。
图5：单端输入测量
噪声影响降低，差动测量效果大幅度提高。
图6：差动放大器与电压探头组合后的差动测量
(2) 测量标准电势非GND电平(0电势)的测量点
可测量标准非接地的信号电平。利用图中IGBT等功率设备的2电平马达驱动电路的高端侧开关波形也可测量。与本公司推出的PMK公司制电压探头组合后，可执行高电压测量。

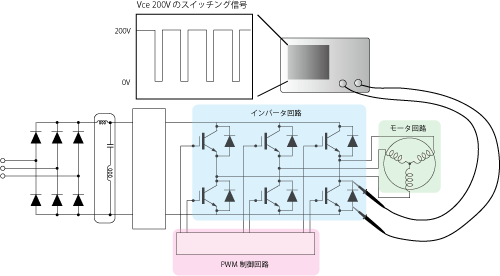

图7：电平马达驱动电路示例
图7示例表示对出现小信号振幅基极和高电压的发射极之间执行测量时的电势。要想以非接地电压为标准执行测量，建议利用差动放大器和电压探头执行安全测量。
使施加高电压的测量点测量仪的接地侧浮起后执行浮标测量会有危险。
执行逆变器的Highside Vce测量等、大型共模噪声叠加的逆变器高端侧的Vge测量时，请使用隔离系统DM-8000。
