电压探头（1kV以下）

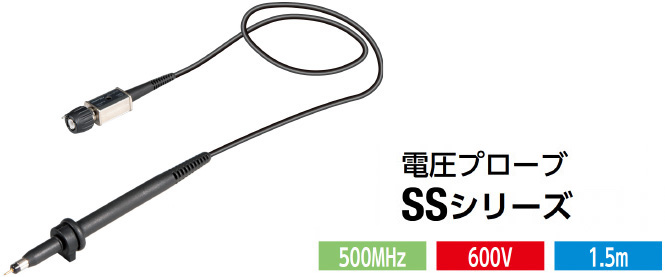

岩通制示波器标准探头

SS系列 / 无源单端探头 规格

型号 SS-0150R SS-0122 SS-0112 SS-0130R
频率带宽
（-3dB）		 1:1 － DC～6MHz －
10:1 DC～500MHz DC～100MHz DC～60MHz DC～200MHz
减衰比 10:1 10:1 / 1:1 10:1
确率 ±2%（探头单体）
最大输入电压 1:1 － 500V（DC+ACpk） －
10:1 600V（DC+ACpk） 600V（DC+ACpk） 600V（DC+ACpk）
RC 1:1 － 1MΩ//150pF 1MΩ//200pF －
10:1 10MΩ
12.5pF		 10MΩ±2%
14pF±2pF		 10MΩ±2%
22pF±3pF		 10MΩ±2%
12.5pF±2pF
适合输入容量 14～25pF 10～32pF 10 ～ 45pF 18 ～ 35pF
电缆长度 1.5m
连接器 BNC形

附带附件

  • 箭型芯片：1个
  • 接地引脚：1个
  • 接地附件：1个
  • IC 测试芯片：1个
  • 标志带(彩色)：1套
  • 螺丝刀：1把

探头机型对应表

探头型号 类型 对应机型
SS-0150R 模拟

TS-8500、TS-8500P、TS-81000、TS-80600、SS-7847A、SS-7840H、SS-7840A、SS-7840、SS-7840P、 SS-7830、SS-7825、SS-7825P
数字

DS-5332、DS-5334、DS-5352、DS-5354 DS-5532、DS-5534、DS-5552、DS-5554、DS-5532A、DS-5534A、DS-5552A、DS-5554A、DS-5654、 DS-5652、DS-5634、DS-5632、DS-5654A DS-5652A、DS-5634A、DS-5632A
SS-0122 数字

DS-5110、DS-5106、DS-5110A、DS-5106A、DS-5110B、DS-5105B、DS-5106B、DS-5107B
SS-0112 模拟

SS-7605、SS-7604、SS-7603、SS-7602、SS-7804A、SS-7802、SS-7802A、SS-7805A
数字

DS-5104、DS-5102、DS-5104A、DS-5102A、DS-5104B、DS-5102B、DS-8706、DS-8701、DS-8600、 DS-8601A、DS-8605、DS-8605C 、DS-6411、DS-6411C
SS-0130R 模拟

SS-7821、SS-7821A、SS-7811、SS-7811A、SS-7810、SS-7810A、SS-7806
数字

DS-8617、DS-9121、DS-9122、DS-8812、DS-8812P、DS-8814、DS-8814P、DS-8822、DS-8822P、 DS-8824、DS-8824P、DS-5312、DS-5314、DS-5322、DS-5324 DS-5512、DS-5514、DS-5522、DS-5322、DS-5324、DS-5512A、DS-5514A、DS-5522A、DS-5524A、 DS-5424、DS-5422、DS-5414、DS-5412、DS-5424A DS-5422A、DS-5414A、DS-5412A、DS-5624、DS-5622、DS-5614、DS-5612、DS-5624A、DS-5622A、 DS-5614A、DS-5612A
