隔离系统 DM-8000H
支持宽带/多通道同步测量、超高电压的浮标测量特点
- 频率带宽 DC～500MHz
- 多通道同步测量（2ch～24ch）
- 通过光纤隔离使高电压测量部与操作部分离
- 高电压测量部采用电池驱动(连续工作约12小时)
最适用于这种应用程序
- 逆变器上下臂信号的同步测量
- 功率模块的损耗测量
- 开闭器等远距离浪涌测量(最大传送距离200m)
- 雷击浪涌波形观测
全面隔离的好处
测量逆变器上臂的Vce或Vge时，需以输出波形为标准测量门极电压和集电极电压。使用示波器附带的单端输入探头会有危险，所以不可使用。
这样的测量一般都是使用差动探头，但有时会导致波形因共模抑制比或抗共模电压的限制而紊乱、难以确保充分的测量带宽。

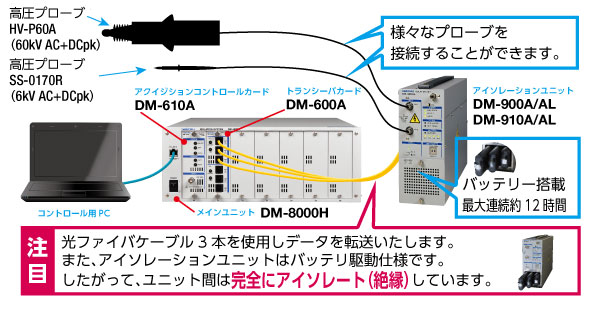

本隔离系统是通过光纤和电池驱动实现隔离，所以不会受到上述限制，可正确执行信号观测。
系统结构示例

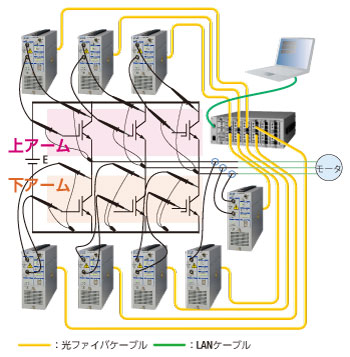

3相逆变器上下臂同步测量
可执行逆变器上下臂的Vce、Vge、Ic及输出电压/电流波形的同步测量。此外，还可执行dv/dt及di/dt、功率损耗等参数测量。
测量画面示例
[单击图像即会放大显示。]
| 品名 | 型号 | 数量 | |
|---|---|---|---|
 |
主单元 | DM-8000H | 1 |
| 采集控制卡 | DM-610A | 1 | |
| 收发卡 | DM-600A | 4 | |
 |
隔离单元 (16ch) | DM-900A | 8 |
 |
光纤电缆 (5m) | DM-005 | 8 |

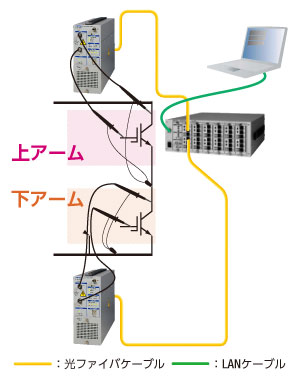

单相逆变器上下臂同步测量
| 品名 | 型号 | 数量 |
|---|---|---|
| 主单元 | DM-8000H | 1 |
| 采集 控制卡 |
DM-610A | 1 |
| 收发卡 | DM-600A | 1 |
| 隔离 单元 (4ch) |
DM-900A | 2 |
| 光纤电缆 (5m) | DM-005 | 2 |

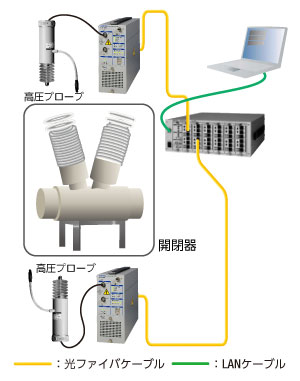

开闭器等远距离多点浪涌测量
在开闭器等浪涌测量中，如果高电压测量部远离操作部，则可延长光纤电缆，最大可执行200m的远距离测量。
| 品名 | 型号 | 数量 |
|---|---|---|
| 主单元 | DM-8000H | 1 |
| 采集 控制卡 |
DM-610A | 1 |
| 收发卡 | DM-600A |
1 |
| 隔离 单元 (4ch) |
DM-900A | 2 |
| 光纤电缆 (100m) | DM-009 | 2 |
