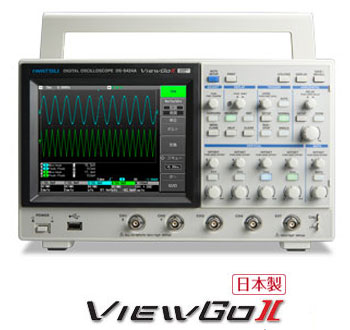

数字示波器“ViewGoⅡ”DS-5400A系列
高清波形、模拟训练价格适中的日本原产- 带宽 100、200MHz
- 2GS/s 4/2通道 500k点
- 500k点
DS-5400的新功能
- 所有机型的采集速率均为2GS/s
- 硬拷贝输出支持PNG的透过属性
- 支持平均有效次数的显示
DS-5400A系列 功能简介

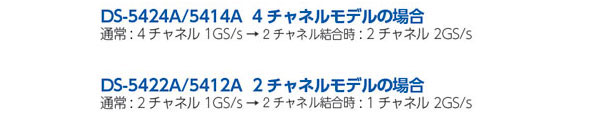

100MHz 机也支持2GS/s
所有机型均支持2GS/s。通过双通道耦合，可使最高采样速率从1GS/s 提升至2GS/s。

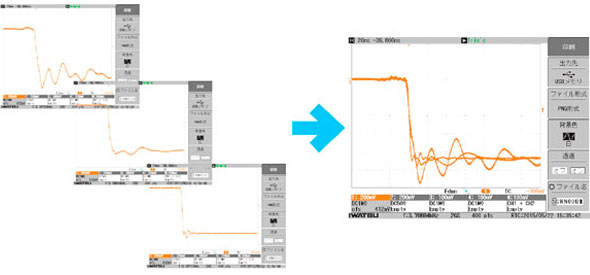

PNG图像数据保存格式支持透过型
支持PNG的透过属性，制作文档时可叠加波形。

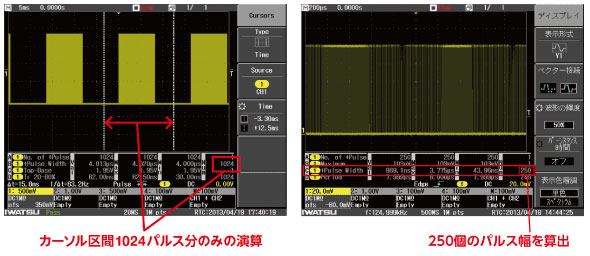

支持各周期的参数测量*
自动测量导入的各周期(时间轴)波形。可通过长存储器导入大量数据，看清最大、最小值的偏差。还可分析光标夹入的区间。在用途方面，可用于马达旋转的顺滑度、机电设备的时序错误、旋转设备的负载所致变动、旋转编码器的旋转不均衡等测量。 *在垂直轴(电压轴)的波形参数中，1个扫频显示1次测量值。

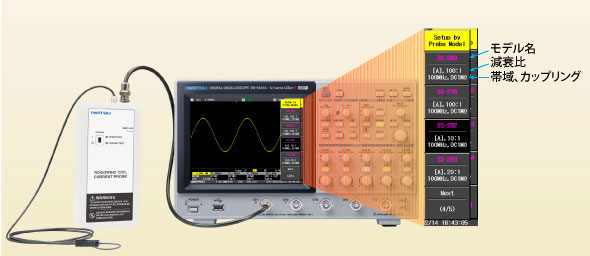

探头选择功能
选择本公司生产的探头型号后，即会自动设置衰减比和耦合。显示型号、垂直范围的带宽、输入耦合。

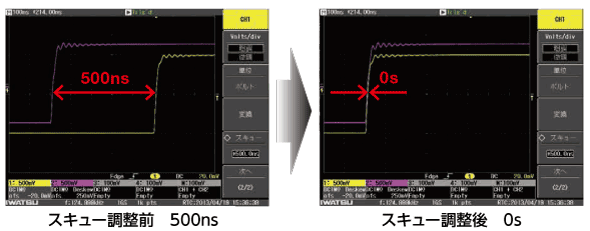

CH间相位偏移调整功能

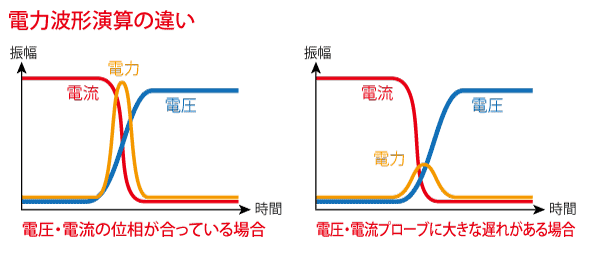

可执行最大500ns*的相位偏移调整。 例如，通过电流探头与电压探头之间的相位调整，可进行更加精准的功率波形运算。 *将水平轴设置为优先相位时(回放功能的波形数量设有限制)。

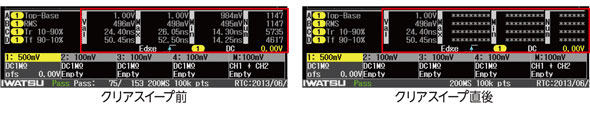

全面扫频功能>
可重置回放波形、平均化处理、存留时间、波形参数自动测量、合格与否判定、记录等测量数据。
