数字示波器 DS-8000系列
高分辨率示波器

  • 大画面15.6英寸　FULL HD
  • 直观操作性 触摸屏&按钮/旋钮&鼠标
  • 最大8CH
  • 高分辨率12bit(相当于高清模式16bit)
  • 最大记忆长度 120M点标配
  • 高速数据传送　本公司以往的15倍

DS-8000系列以最高频率带宽1GHz、最大通道数8CH、采样速率5GS/s(通道耦合时)、垂直分辨率12bit正确显示测量信号。通过其他公司的最大4倍速度高速启动和15.6英寸的FULL HD触摸屏使测量效率得到大幅度提高。

商品目录
维修/校准
联系我们
主要规格
最高频率
：最高1GHz
记忆长度
：最大120M点
模拟通道数
：4或8
垂直分辨率
：12位
应用示例
  • 功率设备的开关(ON电压等)观测
  • 雷击浪涌波形观测
  • 汽车专用逆变器的电压/电流/感应/ECU信号的波形观测
  • 装置接通电源时的举动、功率转换器的稳定性确认、编码器脉冲等波形失真变化的观测

大画面/直观操作

更改设置只需触摸的手感操作和按钮及旋钮即可轻松操作。显示器通过Full HD的高清晰度，连波形的细节部位都不会放过。

高速启动

电源启动后即会迅速上升(约30秒 最快达其他公司的4倍)，想要使用时可立即开始测量。

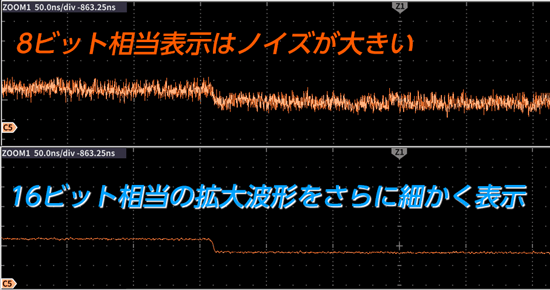

高分辨率&低噪声

可始终采用高分辨率12bit的ADC(高清模式时最大16bit)显示波形。
最适用于汽车、组件、半导体设计/生产/质量保证部门。

宽带&最多8通道

可通过最高频率带宽1GHz、最多8通道支持各种应用。

DS-8000 主要规格
1GHz模型 500MHz模型 350MHz模型
模型 DS-8108 DS-8104
模拟通道数 8 4
频率带宽 1GHz
输入阻抗 50Ω±1.5% / 1MΩ±1%//16pF±2pF
输入耦合 GND, DC1MΩ, AC1MΩ, 50Ω
输入灵敏度 1mV～1V/div（50Ω、 1-2-5顺序）
1mV～10V/div（1MΩ、 1-2-5顺序）
ADC分辨率 实时：12位、高清时：最高16位
水平轴扫描量程 200ps/div~50s/div
时基确率 10ppm以下
采集记忆长度 60M点（使用全通道时）/ 120M点 (通道耦合时）
采样比率 5GS/s @12位 （通道耦合时）
2.5GS/s @12位 （使用全通道时）
触发 边缘、边缘OR、边缘交变、脉宽、周期、模式、
串行触发（UART、 I2C、 SPI）
触发耦合 AC、DC、HF Rej、LF Rej、Noise Rej
外部触发
（选配件DS-601）		 输入电阻：约10kΩ / 动作输入量程：0～+5v
触发阈值：+0.5V, +1.2V / 动作频率：100MHz max(外部50Ω终端时)
运算处理 加法、减法、乘法、除法、积分、微分、绝对值、反转、FFT
自动测量 电压【12个项目】 最大值、最小值、峰到峰、有效值、周期有效值、平均值、周期平均值、波峰、波谷、波峰-波谷、+过冲、-过冲
时间【12个项目】 变化时间、上升(20-80%)、下降(80-20%)、上升(10-90%)、下降(90-10%)、频率、周期、正脉数、负脉数、正脉宽、负脉宽、占空比
其他【9个项目】 微分、积分、积分(绝对值)、积分(正数)、积分(负数)、相位偏移(%)、相位偏移(电平)、相位(%)、相位(电平)
频率计 显示位数：6位/频率带宽：4Hz～1GHz(上限为各机型的频率带宽)
测量确率：10ppm
显示器 15.6英寸、Full-HD（1920×1080）、静电容量方式触摸屏幕
远程接口 以太网（10/100/1000Base-T）、USB3.0
电源 100～240V AC, 50/60Hz
消耗功率 360VA（325W）
外形尺寸 445（宽）X 324.6（高）X 200（深）mm
重量 约11.5kg
附件 面板外盖、电源线、4根无源探头、使用说明书(CD)、附件收纳盒
选配件 DS-821 开关分析软件
DS-601 外部触发输入功能
模型 DS-8058 DS-8054
模拟通道数 8 4
频率带宽 500MHz
输入阻抗 50Ω±1.5% / 1MΩ±1%//16pF±2pF
输入耦合 GND, DC1MΩ, AC1MΩ, 50Ω
输入灵敏度 1mV～1V/div（50Ω、 1-2-5顺序）
1mV～10V/div（1MΩ、 1-2-5顺序）
ADC分辨率 实时：12位、高清时：最高16位
水平轴扫描量程 500ps/div~50s/div
时基确率 10ppm以下
采集记忆长度 60M点（使用全通道时）/ 120M点 (通道耦合时）
采样比率 5GS/s @12位 （通道耦合时）
2.5GS/s @12位 （使用全通道时）
触发 边缘、边缘OR、边缘交变、脉宽、周期、模式、
串行触发（UART、 I2C、 SPI）
触发耦合 AC、DC、HF Rej、LF Rej、Noise Rej
外部触发
（选配件DS-601）		 输入电阻：约10kΩ / 动作输入量程：0～+5v
触发阈值：+0.5V, +1.2V / 动作频率：100MHz max(外部50Ω终端时)
运算处理 加法、减法、乘法、除法、积分、微分、绝对值、反转、FFT
自动测量 电压【12个项目】 最大值、最小值、峰到峰、有效值、周期有效值、平均值、周期平均值、波峰、波谷、波峰-波谷、+过冲、-过冲
时间【12个项目】 变化时间、上升(20-80%)、下降(80-20%)、上升(10-90%)、下降(90-10%)、频率、周期、正脉数、负脉数、正脉宽、负脉宽、占空比
其他【9个项目】 微分、积分、积分(绝对值)、积分(正数)、积分(负数)、相位偏移(%)、相位偏移(电平)、相位(%)、相位(电平)
频率计 显示位数：6位/频率带宽：4Hz～1GHz(上限为各机型的频率带宽)
测量确率：10ppm
显示器 15.6英寸、Full-HD（1920×1080）、静电容量方式触摸屏幕
远程接口 以太网（10/100/1000Base-T）、USB3.0
电源 100～240V AC, 50/60Hz
消耗功率 360VA（325W）
外形尺寸 445（宽）X 324.6（高）X 200（深）mm
重量 约11.5kg
附件 面板外盖、电源线、4根无源探头、使用说明书(CD)、附件收纳盒
选配件 DS-821 开关分析软件
DS-601 外部触发输入功能
模型 DS-8038 DS-8034
模拟通道数 8 4
频率带宽 350MHz
输入阻抗 50Ω±1.5% / 1MΩ±1%//16pF±2pF
输入耦合 GND, DC1MΩ, AC1MΩ, 50Ω
输入灵敏度 1mV～1V/div（50Ω、 1-2-5顺序）
1mV～10V/div（1MΩ、 1-2-5顺序）
ADC分辨率 实时：12位、高清时：最高16位
水平轴扫描量程 500ps/div~50s/div
时基确率 10ppm以下
采集记忆长度 60M点（使用全通道时）/ 120M点 (通道耦合时）
采样比率 5GS/s @12位 （通道耦合时）
2.5GS/s @12位 （使用全通道时）
触发 边缘、边缘OR、边缘交变、脉宽、周期、模式、
串行触发（UART、 I2C、 SPI）
触发耦合 AC、DC、HF Rej、LF Rej、Noise Rej
外部触发
（选配件DS-601）		 输入电阻：约10kΩ / 动作输入量程：0～+5v
触发阈值：+0.5V, +1.2V / 动作频率：100MHz max(外部50Ω终端时)
运算处理 加法、减法、乘法、除法、积分、微分、绝对值、反转、FFT
自动测量 电压【12个项目】 最大值、最小值、峰到峰、有效值、周期有效值、平均值、周期平均值、波峰、波谷、波峰-波谷、+过冲、-过冲
时间【12个项目】 变化时间、上升(20-80%)、下降(80-20%)、上升(10-90%)、下降(90-10%)、频率、周期、正脉数、负脉数、正脉宽、负脉宽、占空比
其他【9个项目】 微分、积分、积分(绝对值)、积分(正数)、积分(负数)、相位偏移(%)、相位偏移(电平)、相位(%)、相位(电平)
频率计 显示位数：6位/频率带宽：4Hz～1GHz(上限为各机型的频率带宽)
测量确率：10ppm
显示器 15.6英寸、Full-HD（1920×1080）、静电容量方式触摸屏幕
远程接口 以太网（10/100/1000Base-T）、USB3.0
电源 100～240V AC, 50/60Hz
消耗功率 360VA（325W）
外形尺寸 445（宽）X 324.6（高）X 200（深）mm
重量 约11.5kg
附件 面板外盖、电源线、4根无源探头、使用说明书(CD)、附件收纳盒
选配件 DS-821 开关分析软件
DS-601 外部触发输入功能
