数字万用表 VOAC7523H / 7522H / 7520H / 7521H 性能

※确率：以X+Y记述±（X % of reading + Y digits)。均为校正后1年的确率。

1. 代表性采样比率和分辨率

采样比率 分辨率 测量次数 交流声抑制
SLOW 5.5位 约4次/秒 ○
MID 5.5桁 约20次/秒 ○
FAST 4.5位 约100次/秒
×

2. 直流电压测量（DCV）

50mV范围仅限VOAC7523H/7522H

范围 分辨率 输入电阻 确率※
5.5桁 4.5桁 SLOW/MID FAST
50mV 0.1μV 1μV 100MΩ以上 0.025+10 0.025+15
500mV 1μV 10μV 1000MΩ以上 0.012+5 0.012+10
5V 10μV 100μV 0.012+2 0.012+7
50V 100μV 1mV 约10MΩ 0.016+5 0.016+10
500V 1mV 10mV 0.016+2 0.016+7
1000V 10mV 100mV

50mV和500mV范围是基于REL运算的零补正后的确率
50mV范围的采样比率为SLOW/MID：约0.5次/秒、FAST：约50次/秒
最大允许电压：50mV～5V范围　±800V连续
　　　　　　：50V～1000V范围　±1100V连续

分辨率和噪声清除

分辨率 采样比率 NMRR CMRR
5.5桁 SLOW 55dB以上 120dB以上
5.5桁 MID 55dB以上 120dB以上
4.5桁 FAST 0dB 55dB以上

3. CH-B 直流电压测量（DCV）

仅限VOAC7523H/7520H

范围 分辨率 输入电阻 确率※
4.5桁 SLOW/MID FAST
5V 100μV CH-B:H～CH-B:L　10MΩ±3%
CH-B:H～CH-A:L　 5MΩ±3%
CH-B:L～CH-A:L　　5MΩ±3%		 0.025+2 0.025+30
50V 1mV 0.025+8
300V 10mV 0.025+5

最大允许电压 ：±300V、CH-A L～CH-B间 ±300V

分辨率和噪声清除

分辨率 采样比率 NMRR CMRR CH-A的 L间电压的影响
4.5桁 SLOW/MID 55dB以上 120dB以上 56dB以上
4.5桁 FAST 0dB 55dB以上

4. 交流电压测量(ACV, DC+ACV) 真正的有效值检波

*VOAC7521H/7520H最高100kHz

范围 分辨率 测量范围 输入电阻
5.5桁 SLOW MID/FAST
500mV 1μV 15Hz～300kHz * 200Hz～300kHz * 约1MΩ //
100pF以下
5V 10μV
50V 100μV
500V 1mV 45Hz～100kHz 200Hz～100kHz
750V 1mV 45Hz～20kHz 200Hz～20kHz

确率：SLOW / MID / FAST 采样

频率 确率※
15Hz～45Hz 0.5+150
45Hz～100Hz 0.25+150
100Hz～30kHz 0.2+150
30kHz～100kHz 0.5+300
100kHz～300kHz 2.5+1000

对于5%～100%范围的正弦波

对于非正弦波输入的系数

频率 波峰因数
1～1.5 1.5～2 2～3
15Hz～30kHz 0.05% 0.15% 0.30%
30kHz～300kHz 0.20% - -

响应时间

采样比率 分辨率 测量次数 响应时间
SLOW 5.5桁 4次/秒 3秒以下
MID/FAST 5.5桁 20次/秒 2秒以下

最大允许电压：780Vrms、±1100VDC（连续）
DC+ACV时在确率的digits的项中加算500（45Hz以下）、300（45Hz以上）。
采样比率FAST与MID相同，约为20次/秒。

5. 直流电流测量（DCA）

范围 分辨率 确率※ 输入电阻
5.5桁 4.5桁 SLOW/MID FAST
5mA 10nA 100nA 0.05+7 0.05+17 150Ω以下
50mA 100nA 1μA 15Ω以下
500mA 1μA 10μA 2Ω以下
10A 100μA 1mA 0.2+7 0.2+17 0.1Ω以下

5mA～500mA范围与10A范围的输入端子不同，所以不在其之间执行自动量程。
最大允许电流：5mA～500mA范围　500mA（FUSE 0.5A/250V）
　　　　　　：10A范围　10A（FUSE 15A/250V）

6. 交流电流测量(ACA, DC+ACA)

范围 分辨率 测量范围 输入电阻
5.5桁 SLOW/MID FAST
5mA 10nA 15Hz～5kHz 200Hz～5kHz 150Ω以下
50mA 100nA 15Ω以下
500mA 1μA 45Hz～5kHz 2Ω以下
10A 100μA 0.1Ω以下

确率：SLOW采样

频率 确率※ 波峰因数
1～1.5 1.5～2 2～3
15Hz～45Hz 1+200 0.05% 0.15% 0.30%
45Hz～1kHz 0.4+200
1kHz～5kHz 5.0+200

对于5%（10A范围为10%）～100%范围的正弦波

响应时间

采样比率 分辨率 测量次数 响应时间
SLOW 5.5桁 4次/秒 3秒以下
MID/FAST 5.5桁 20次/秒 2秒以下

最大允许电流：5mA～500mA范围　500mA（FUSE 0.5A）
　　　　　　：10A范围　10A（FUSE 15A）
包含叠加于输入电流的DC成分，在最大允许电流以下。
10A范围的45Hz～1kHz在%的项中加算0.3。
DC+ACV时在确率的digits的项中加算500（45Hz以下）、300（45Hz以上）。
采样比率FAST与MID相同，约为20次/秒。

7. 电阻测量（2WireΩ/4WireΩ）

4WireΩ仅限VOAC7522H/7521H

范围 分辨率 确率※ 测量电流
SLOW/MID FAST SLOW/MID FAST
50Ω 0.1mΩ 1mΩ 0.025+10 0.025+15 约10mA
500Ω 1mΩ 10mΩ 0.014+3 0.014+8 约10mA
5kΩ 10mΩ 0.1Ω 约1mA
50kΩ 0.1Ω 1Ω 约100μA
500kΩ 1Ω 10Ω 0.015+3 0.015+33 约10μA
5MΩ 10Ω 10Ω 0.033+30 0.033+30 约1μA
50MΩ 100Ω 100Ω 0.25+30 0.25+30 约100nA
500MΩ 1kΩ 1kΩ 1.5+50 1.5+50 约10nA

最大允许电压：±500Vpeak
端子开路电压：12V以下
50Ω～5kΩ范围是REL运算的零补正后的确率。
5MΩ～500MΩ范围的FAST与MID相同，约为20次/秒。

8. Lo-Power电阻测量（2WireΩ）

范围 分辨率 确率※ 测量电流
SLOW/MID/FAST SLOW/MID FAST
500Ω 10mΩ 0.1+5 0.1+15 约1mA
5kΩ 0.1Ω 约100μA
50kΩ 1Ω 约10μA
500kΩ 10Ω 0.2+30 0.2+40 约1μA
5MΩ 100Ω 0.2+30 约100nA
50MΩ 1kΩ 1.5+30 1.5+30 约10nA

最大允许电压：±500Vpeak
端子开路电压：12V以下
500Ω～5kΩ范围是REL运算的零补正后的确率。
5MΩ～50MΩ范围的FAST与MID相同，约为20次/秒。
SLOW/MID/FAST均显示4.5位。

9. 二极管测量

测量电流 测量范围 确率※ 端子开路电压 最大允许电压
约1mA或10mA 0.1mV～5.0999V 0.014+13 12V以下 ±500Vpeak



10. 温度测量

热电偶 被测量温度范围 确率※ 分辨率 最大允许电压
R -50～0℃ 0.2+70 0.1℃ ±500Vpeak
0～+100℃ 0.2+50
+100～+1768℃ 0.2+30
K(CA) -200～-100℃ 0.15+50
-100～0℃ 0.15+35
0～+1372℃ 0.15+20
T(CC) -200～-100℃ 0.15+50
-100～0℃ 0.15+35
0～+400℃ 0.15+20
J(IC) -200～-100℃ 0.15+50
-100～0℃ 0.15+35
0～+1200℃ 0.15+20
E(CRC) -200～-100℃ 0.15+50
-100～0℃ 0.15+35
0～+1000℃ 0.15+20

上述确率中未含热电偶确率。
本设备的动作环境温度为0℃～18℃，28℃～50℃时加算(所有热电偶)±0.1℃/℃。
有时会显示被测量温度在-200℃以下，但并非保证确率。
标准热电动势根据JIS C 1602-1995的折线近似算法进行计算。
通过插头将本设备与热电偶相互连接时，将会加算接点温度补偿的误差。
连接热电偶后，请进行1小时以上的热试转。(请勿让风吹至机身)

11. 频率测量

采样比率 测量次数(选通时间) 显示位数和测量范围 确率※
SLOW 约0.5次/秒(1s)
 6桁 15.0000Hz～1.00000MHz 0.02+2
MID 约4次/秒（100ms） 5桁 15.000Hz～1.0000MHz
FAST 约10次/秒（10ms） 4位 150.00Hz～1.000MHz

AC耦合、波峰因数：3以下
输入衰减期使用ACV的AUTO范围
最大允许电压：780Vrms, ±1100Vpeak

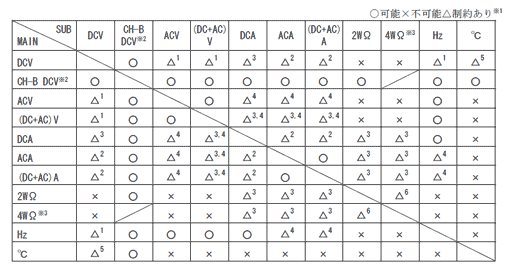

12. 双功能组合

※1 表中△标记右上方的数字表示相应的“限制事项”编号。
※2 CH-B DCV 只搭载于VOAC7520H/7523H 。
※3 4WΩ只搭载于VOAC7521H/7522H 。


※与单功能相比，双功能操作受到以下限制。

  • 无法选择采样比率。
  • 采样比率变慢。(例如，DCV与DCA组合的双功能时约为1次/秒左右。详情请联系我们。)
  • 比较器运算结果及统计数据的类型、或功能和范围、时间戳等属性信息不会显示于显示器上。
  • 主侧的测量单位不会显示。辅侧的测量单位通过“SUB DISP UNITS”的LED进行显示。

13. 一般性能

运算 移动平均、缩放运算、分贝运算(dBm, dBμ)、差分运算、统计运算(MAX, MIN, X、σ)、比较运算、双功能之间的四则运算、导通测试
存储器 DATA 附带10msec分辨率时间戳(经过时间)的数据 3000个
SET UP 10个
接口
(全远程) 		标配 RS-232
选配件 LAN, GP-IB
电源 电压 AC100V（标准）
110V, 220V, 240V（选配件）
频率 50Hz, 60Hz
消耗功率 21VA以下（含选配件）
使用温湿度 0℃～50℃（80%RH以下）
但是，不得结露且40℃～50℃在70%RH以下。
保存温湿度 -20℃～60℃（70%RH以下）
但是，不得结露。 同时包含动作温度范围。
大小 外形 210W×99H×353L mm （选配件内置于主机内）
重量 3.5kg以下（含选配件）
附件 电流测量专用备用保险丝、测试引脚(1组)、调整专用螺丝刀、简易操作手册、使用说明书(CD-ROM)、AC电源线
