功能简介

数字万用表 VOAC7602　功能简介

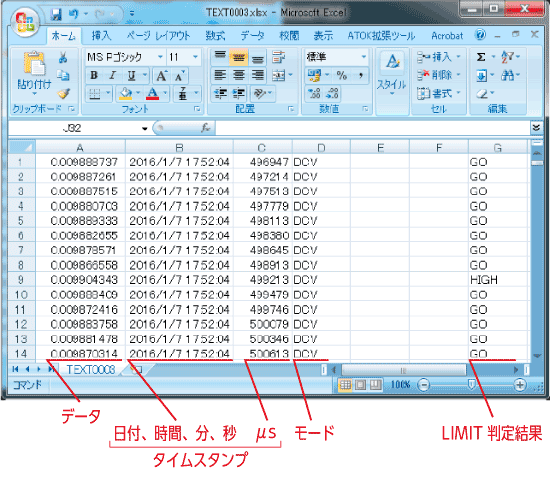

[连续写入USB存储器的功能] 可长时间记录

以往可使用主机内置存储器并以手动方式将数据保存于USB存储器、而新功能可在测量的同时将测量数据连续保存至USB存储器。

在以相对低速的测量周期长时间获取数据时有效。例如可持续1年以上执行1S/s周期的测量。

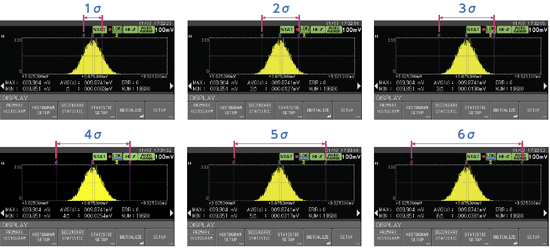

扩展二次统计运算

从以往的σ＝1σ～3σ扩展至σ＝1σ～6σ、使分布范围更加广泛。

导入专用模式的“批量模式”30kS/s

批量模式是一种可集中获取测量数据的模式。获取数据过程中关闭画面上的测量数据显示、以确保最高达30k采样/s的精准采样比率。
测量数据可汇总保存于记录存储器、使用离线浏览功能显示动向及直方图。可将数据保存于USB存储器。

采样比率的比较

有效使用记录存储器的预触发功能

VOAC7602的批量模式可将测量值的电平、LIMIT判定结果、外部触发等设置为停止事件以停止导入。 由此、即可采用与示波器上的预触发相同的使用方法、获取所需事件的前后数据。
此外、记录存储器可灵活利用100k的大容量读取功能、即使在高速采样时也可以高分辨率导入长时间的数据。
同时、开始记录后可立即接受停止事件、所以即使在采样比率较慢时、也无需像示波器那样去等待触发抑制时间、导入时间可缩短至最短。

可通过记录存储器进行长时间记录

支持高达100k点数据尺寸的长时间记录。
例)采样比率为1次/秒时可记录1天以上。

有助于成品率测量的离线直方图显示

可使导入记录存储器的数据以直方图方式显示、并通过光标操作轻松测量成品率。
以往都是通过电脑进行分析的功能、但因为在现场执行判定、所以有望大幅度提高作业效率。

显示光标圈入的范围度数、对整体所占比例(%)。
横轴为电压等作为判定标准的指数、所以可以直观掌握对判定标准的比例。

显示测量值时间变化的离线动向图显示

除了如同示波器的显示以外、还可根据光标范围重新计算统计值、所以可获得所需范围的统计数据。可在将画面复制于USB存储器的同时执行操作、所以有助于进一步提高作业效率。

全面升级的判定功能

VOAC7602可基于LIMIT的判定结果执行高级分析。特点是通过简单操作即可执行。
本设备可对故障发生次数、发生时间等使测量人员最为烦恼的课题给予明确答案。

解决“发生次数”的画面

解决“发生时间”的画面

通过离线光标功能可轻松抽取所需部分

可满足各种需求的触发功能
