概要 规格
在商品阵容中充实行业首创、100MHz频率和Φ1mm极细、以及支持150º高温的共46个模型！

特长

可选择线圈线径和线圈长度、适用于从IC引脚间般的狭小部位、到较大母线的各种电流测量对象。

应用范围

  • 功率设备的开关电流波形/脉冲响应特性
  • 逆变器系统的电流测量
  • AC 电流测量(较大的DC 偏移时)
  • 冲击大电流测量
  • 母线大电流测量

SS-660系列使用事例
SS-280A系列使用事例
SS-620x系列使用事例

各系列特长/主要规格

SS-680系列

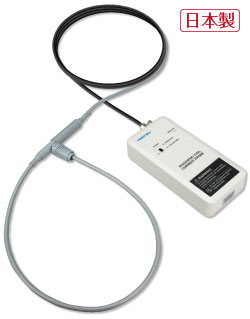

罗氏线圈电流探头SS-680
SS-680传感器部

最大峰值电流：600A（SS-685时）
最高频率带宽（-3dB）：100MHz
耐电压：1.2kV
传感器电缆长度：1.5m
传感器部 使用温度范围-10℃～ 70℃

SS-660系列
罗氏线圈电流探头SS-660
SS-660传感器部

线圈线径：1mm（最大）
最大峰值电流：600A（SS-665时）
最高频率带宽（-3dB）：30MHz
耐电压：600V
センサケーブル長：1.5m
传感器部 使用温度范围 -40℃～ 125℃

基础模型:SS-660系列　

高耐压模型（600V→1.2kV）

　　
罗氏线圈电流探头SS-660
订制产品

线圈线径：1.2mm（最大）
最大峰值电流：600A
最高频率带宽（-3dB）：30MHz
耐电压：1.2kV
センサケーブル長：1.5m
传感器部 使用温度范围 -40℃～ 125℃

NEWSS-280A-H系列
罗氏线圈电流探头SS-280A-H
SS-280A-H传感器部

线圈线径：1.7mm（最大）
最大峰值电流：12kA（SS-289A时）
最高周波数帯域（-3dB）：30MHz
耐電圧：1.2kV
センサケーブル長：1.5m
传感器部 使用温度范围-40℃～ 150℃

SS-280A系列
罗氏线圈电流探头SS-280A
SS-280A传感器部

线圈线径：1.7mm（最大）
最大峰值电流：12kA（SS-289A时）
最高周波数帯域（-3dB）：30MHz
耐電圧：1.2kV
センサケーブル長：1.5m
（可支持3m:请联系我们）
传感器部 使用温度范围-40℃～ 125℃

SS-620S系列
罗氏线圈电流探头SS-620S
SS-620S传感器部

线圈线径：3mm（最大）
最大ピーク電流：12kA
最高周波数帯域（-3dB）：
　线圈长度100mm型：25MHz
耐電圧：5kV
センサケーブル長：3m
传感器部 使用温度范围

SS-620M系列
罗氏线圈电流探头SS-620M
SS-620M传感器部

线圈线径：3mm（最大）
（可支持2.5m:请联系我们）
最大峰值电流：12kA
最高频率带宽 （-3dB）：
　线圈长度200mm型：20MHz
耐电压：5kV
センサケーブル長：3m
传感器部 使用温度范围 -40℃～ 125℃

SS-290S系列
罗氏线圈电流探头SS-290S
SS-290S传感器部

线圈线径：8.5mm（最大）
最大峰值电流：12kA
最高频率带宽（-3dB）
　线圈长度300mm型：20MHz
耐电压：10kV
センサケーブル長：3m
传感器部 使用温度范围 -40℃～ 125℃

SS-290L系列
罗氏线圈电流探头SS-290L
SS-290L传感器部

最大峰值电流：12kA
（可支持120kA：请联系我们）
最高频率带宽（-3dB）
　线圈长度700mm型：10MHz
耐电压：10kV
センサケーブル長：3m
传感器部 使用温度范围 -40℃～ 125℃

罗氏线圈电流探头介绍视频


将罗氏线圈电流探头与普通的钳式探头进行了对比
