CS-8000系列
可与多种单元组合,支持任何工序的特性评估,适用于下一代的半导体测量。搭载最大电压5kV、最大电流2kA,备有脉冲输出、门极模式、微电流测量功能,大力支持Sic、GaN等宽禁带半导体的设计评估。
详情请浏览此处。

CS-3000, 5000, 10000系列
集漏电流与大电流为一台。可自动测量适用于无论大小电容的IGBT、MOSFET、晶体管、二极管等各种半导体的特性测量

可通过实现测量自动化的《半导体参数测量软件 CS-810》,执行作为依据的记录、判定。
导入好处
- 可按测量步骤,切实且无遗漏地测量
- 测量内容也可作为依据保存
- 可自动判定
- 选配件产品的控制也可实现自动化(例如:通过加热板的温度控制)
一定会有好处。详情请浏览此处。
追求简单易用的先进功能
可通过图表确认配线状态“CONFIGURATION”
可避免设备测量时的误连接。

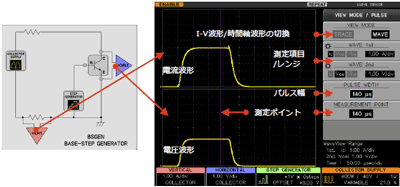

可通过波形确认印加电圧和电流的Wave模式
- 可以像示波器一样一边通过时间轴确认设备上的印加波形(电流、电压)、一边指定脉宽和测量点(时序)。
- 可通过波形的确认,确定合理的脉宽和测量时序。
- 不会因示波器等的探测而导致波形变化,可确认异常信号。
- 可轻松确认发热等所致振荡等热异常现象。

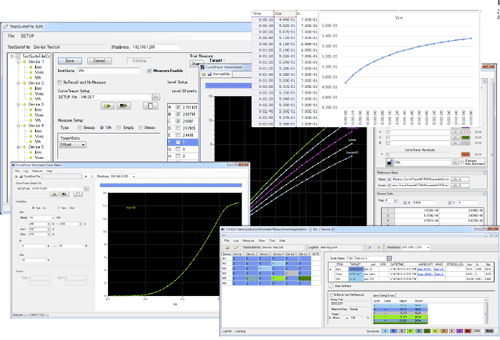

与电脑完美结合的全自动化
通过主机的远程控制,可实现各种自动测量的软件。可同步控制通过传统曲线图示仪难以进行的应力试验、加热板或恒温箱,全自动执行多元件的温度特性测量。

USB存储器
图像保存为TIFF、BMP‘PNG格式,背景可选择黑或白,图像可选择彩色或黑白。 波形数据还可同时保存为文本、二进制文件

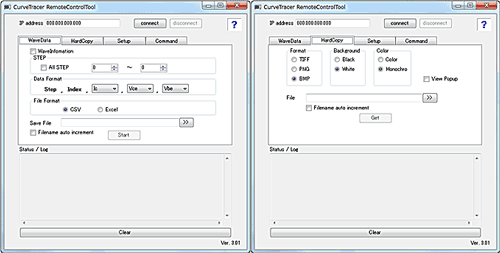

远程控制工具(免费)
如出于安全性考量而无法使用USB存储器时,可以通过安装在电脑中的远程控制工具进行数据存取。

以太网标配(主机背面)

功能简介
SWEEP
测量点数可调整。可根据扫频速度和分解率进行设置。 可根据用途更改扫频方向。同时,自定义扫频可只对所需部分进行扫频,尤其在自动测量时可实现高速且高分辨率的测量。
Vth・hFE自动搜索功能(选配件CS-800)
可通过条件设置进行自动测量,避免了以往的繁琐操作。
限制扫频功能(选配件CS-800)
在常规扫频测量中对电流、电压施加限制的功能。对施加于被测设备的电流值、电压值进行限制,由此起到保护作用,也可在达到目标值后用于停止扫频等。

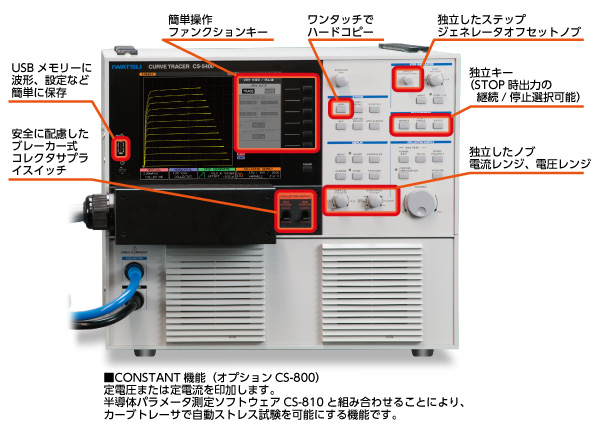

追求简单易用 基本操作采用独立旋钮

品名 | 型号 | 测量项目 |
---|---|---|
![]() 半导体特性曲线图示仪 CS-3100 ![]() 半导体特性曲线图示仪 CS-3200 / 3300 |
CS-3100 | 未搭载大电流模式 |
CS-3200 | 最大峰值电压:3000V(高电压模式) 最大峰值电流:1000A(CS-3300大电流模式) |
|
CS-3300 | ||
![]() 半导体特性曲线图示仪 CS-5000系列 |
CS-5100 | 未搭载大电流模式 |
CS-5200 | 最大峰值电压:5000V(高电压模式) 最大峰值电流:1500A(CS-5400大电流模式) |
|
CS-5300 | ||
CS-5400 | ||
![]() 半导体特性曲线图示仪 “功率曲线图示仪” CS-10000系列 订制 |
CS-10400 | 最大峰值电压:15kV(高电压模式) 最大峰值电流:8000A(CS-10800/12800/15800大电流模式) |
CS-10800 | ||
CS-12800 | ||
CS-15800 |
