数字万用表 VOAC7523H / 7522H / 7520H / 7521H 选配件
主机选配件
SC-351(LAN接口) ・・・照片上段
本产品可使用TCP/IP网络接口、经由以太网连接于PC(电脑)。还可通过使用交叉网线的连接、以一对一的方式使本产品与PC直接连接。
可通过外部控制器(一般使用PC)执行与手动操作主机按钮操作时的相同操作。不仅仅只是操作、还可收集测量结果数据和构建自动测量系统等。
接口规格：10Base-T
※GPIB接口SC-353不可同时安装。
SC-354(D/A输出) ・・・照片下段
将测量值的任意3位执行D/A转换后以模拟值输出。
输出电压共有3种、可从±99.9mV/±999mV/±9.99V中选择。
过载时输出上限或下限值。
下图为D/A输出的输出示例。
D/A输出的输出范围为±9.99V时。
可将浮标测流的测量结果进行D/A输出，直接连接序列器等而无需使用外部放大器。
※1. DIO接口SC-352不可同时安装。
SC-353(GPIB接口) ・・・照片上段
本产品可使用GPIB接口控制主机。
可通过外部控制器(一般使用PC)执行与手动操作主机按钮操作时的相同操作。不仅仅只是操作、还可收集测量结果数据和构建自动测量系统等。
电气/机械/功能规格：依据IEEE Std.488.1-1987 及 JIS C 1901-1987
命令/规格/协议等相关规格：依据IEEE Std.488.2-1987
※1 LAN接口SC-351不可同时安装。
※2 对于本公司数字万用表、VOAC7521H/7520H/7522H/7523H、VOAC7411/7412/7413、VOAC7510/7511/7512/7513系列命令体系依然具有兼容性。但是、不可安装选配件的GP-IB单元SC-303A。
SC-352(DIO接口) ・・・照片下段
在连接了DIO选配件的状态下执行比较运算时、可通过开集将比较运算结果输出至DIO输出端子的/HI、/GO、/LO(可使用DC40V、100mA的驱动)。
下图所示为利用此输出执行良否判定的连接示例。
表示比较运算结果为GO时。
利用DIO输出执行良否判定的连接示例。
DIO比较操作时序
通过比较菜单设置Yellow-HI/LO・Red-HI/LO。
完成触发输入后、表示测量结束的STRB信号变为“L”、通过DIO输出(选择YELLOW或RED)所选的阈值、输出的/HI、/GO、/LO都将被更新并短路为GND。
※D/A输出SC-354不可同时安装。
SC-525(RS232 - USB变流器)(选配件)
采用交叉网线、可将RS连接器作为插孔连接器直接连接USB端口和测量仪。
可通过外部控制器(一般使用PC)执行与手动操作主机按钮操作时的相同操作。不仅仅只是操作、还可收集测量结果数据(接口规格与标配的RS-232相同)。
还可用于VOAC752X系列、信号发生器SG-41XX系列及通用计数器SC-720XH系列、数字示波器BRINGO®系列等。
支持OS：WindowsXP、Vista、7、10
高电压/大电流/高电阻测量
SC-004(高电阻专用测量引脚)
因为使用了被遮罩的电缆、所以从结构上而言、在测量高电阻时不易受到外部噪声的影响。
(使用范围 2MΩ～100MΩ)
低电阻测量
TKL 90cm BAN 4根开尔文测试引脚(4端子电阻测量电缆)
减少测量电缆导体电阻及接触电阻的影响、由此可执行高精度的电阻测量。尤其可在低电阻测量中发挥威。(PMK公司制)
| 测量电缆长度：90cm 可夹入的线径：约Φ6mm |
|

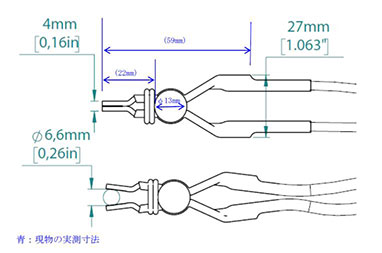

| 夹持部的详细尺寸在此。 |
温度测量
SC-0107H(鞘套绝缘热电偶 K型)
本热电偶是一款金属保护管(鞘套绝缘)与检测元件为一体的鞘套形温度传感器。
结构上通过氧化镁等无机绝缘物体牢固充填至鞘套与检测单元(热电偶芯线)之间、在保持绝缘的同时使内部处于密封状态、由此防止空气或高温下的气体所致腐蚀。具有良好的抗震性、可在高温、高压、腐蚀性环境等恶劣条件下使用。可随意进行弯曲加工、还可安装于折弯较多的部位等。外径较细、即使是狭窄的场所、或较小的物体也可对其进行温度检测、使用上具有超群的特点。测量液体或气体等也极为方便。
(-40℃～+650℃)
SC-0116(静止表面专用热对偶 K型)
检测静止表面时最常用的工具、以2～3秒的快速响应速度执行表面温度的检测。热对偶线的变形也较少、可在研究室、实验室及现场等执行测量、用途广泛。
例如、可适用于马达的加热温度测量、变压器的上升温度测量以及注塑模具的温度测量等。
如果可使传感器部位垂直接触、即可测量各种物体的温度。
(0℃～+500℃)
POMONA公司1286(香蕉插头)
虽然VOAC752xH系列的测量端子为香蕉插头、但香蕉插头端子并未露出设备的面板外侧。因此、由于不可直接连接裸线、所以通过使用本选配件、即可直接连接市售的热电偶等裸线。
VOAC752xH专用测试引脚(VOAC752x系列也可使用)
SC-020(测试引脚)
※ 标配附件
SC-026(箭型夹)
可安装于SC-020前端、夹持被测量物体。便于夹持IC的引脚线。
(AC30V / DC60V / DC3A)
【库存售完后停售】
SC-023(鳄鱼夹H)
高电压测量专用鳄鱼夹。安装于SC-020前端使用。(600Vrms、CAT II/10A)
※CAT II：附带连接插座电源线的设备(家用电气产品/便携式工具等)一次侧电路
